AUTOMOTOR DEL FF.CC. DE SOLLER EN CONSTRUCCIÓN



Visor fotográfico


CURSOR A LA DERECHA PARA VER 18 FOTOS     ⇒      ⇒     ⇒

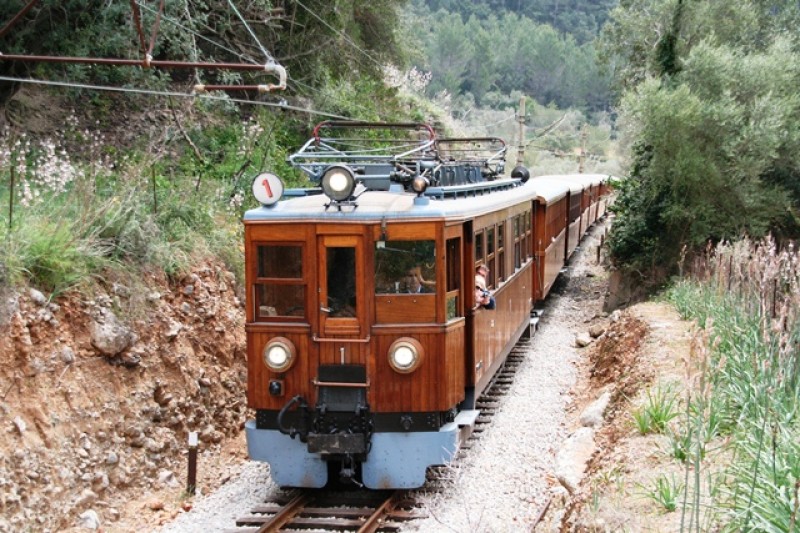

Réplica de uno de los automotores del FF.CC. de Soller.



Características técnicas:


  • Automotor eléctrico.

  • 2 pantógrafos.

  • 2 bogies BIRLL con traviesa bailadora.

  • Triple suspensión: dos por muelles triples concéntricos en cada eje, muelle en base de la traviesa y ballestas laterales.

  • Rodamientos de bolas en todos los ejes.

  • 1ª motor eléctrico de 1 H.P. montado en el chasis.

  • 2ª Transmisiones tipo cardan a los bogies.

  • Transmisión entre ejes por cadenas y piñones.

  • Mando de control por circuito electrónico chopper.

  • Doble freno neumático sobre timonería a 8 zapatas.

  • Frenos eléctricos de dos fases: 1ª reducción 2ª bloqueo.

  • Voltaje de trabajo 24 V.

  • Alimentación por 2 baterías de 45 A/h.

  • Silbato de bocina.

  • Luces de conducción.

  • Luces de posic.ón en testeros.

  • Luces interiores.

  • Carrocería de madera.



Los bogies Brill de éste modelo son copia fiel de los reales, tanto estética como funcionalmente.

Al carecer la compañía del FF.CC. de Soller de información técnica gráfica de estos automotores, les solicitamos permiso para desplazarnos a sus talleres durante una semana para tomar medidas y levantar unos planos durante la gran intervención anual de la unidad Nº 3.
